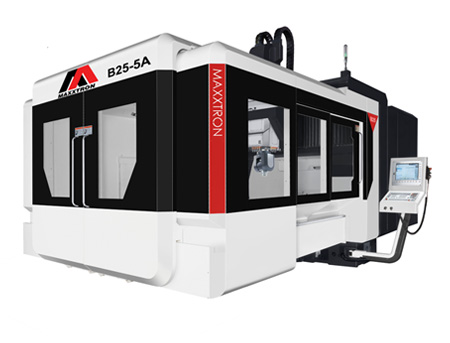

MAXXTRON B25-5A Teknik Özellikler

Yapısal Tasarım ve Rijitlik (Rigidity & Structural Design)

• Entegre döküm gövde, yüksek sönümleme kapasitesine sahip olup titreşimleri minimuma indirir ve uzun ömürlü stabilite sağlar.

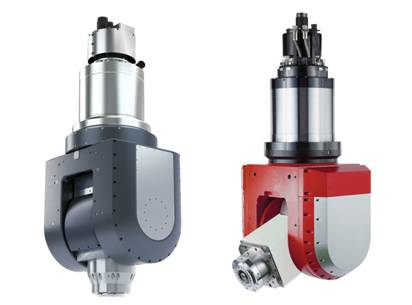

• Yüksek rijitlik için B/C ekseni güçlü bir döküm taban ile desteklenmiştir.

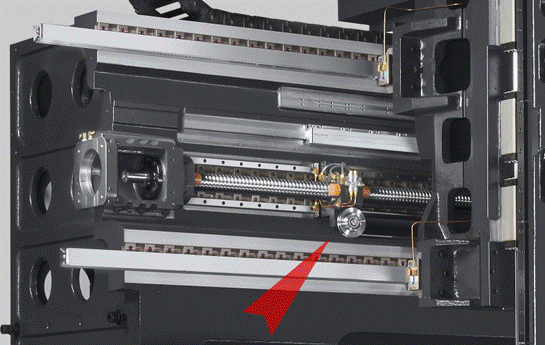

• X/Y ekseni çapraz kızak sistemi, daha sağlam destekleme ve üstün hassasiyet sunar.

• Tam strok desteği, yapısal sağlamlığı artırarak bükülme ve deformasyon riskini ortadan kaldırır.

Hassasiyet ve Performans (Accuracy & Performance)

• 5 eksen işleme yeteneği, kompleks ve hassas parçaların üretiminde yüksek verimlilik sunar.

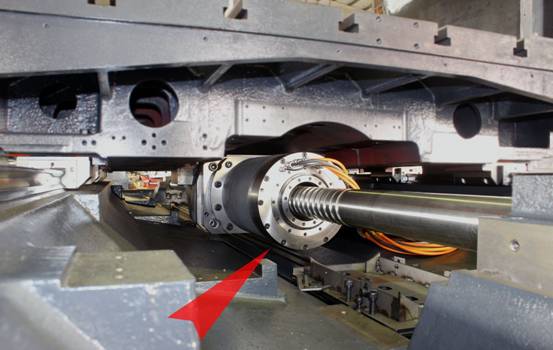

• Heidenhain/Fagor lineer ölçekleri, minimum sapma ile yüksek hassasiyet sağlar.

• Direct Drive (DD) motorlu 5 eksen tabla:

  • Maksimum 100 rpm hız ve 4200 rpm'e kadar yüksek tork kapasitesine sahiptir, dişli mekanizması olmadan doğrudan tahrik sağlar.

• Spindle soğutma sistemi, ±0.1°C hassasiyetinde sıcaklık kontrolü ile spindle performansını artırır ve uzun ömürlü hassasiyet sağlar.

Teknik Detaylar

• Kontrol Ünitesi: Heidenhain TNC 640 – 15" TFT LCD ekran

• Bağlantılar: Ethernet kartı, USB desteği

• Motorlar: 5 eksen mutlak enkoder motorlar

• Ölçüm Sistemleri: 3 eksen lineer ölçek

• İş Mili (Spindle): Doğrudan tahrikli 15.000 rpm spindle

• Takım Değiştirme: Armsız ATC (32 takım kapasiteli)

• Tabla: Eğimli ve döner tabla (Tilting & Rotary Table)

• Hareket Mekanizması: 3 eksen lineer kızak sistemi

• Yağlama Sistemi: Merkezi otomatik yağlama sistemi

MAXXTRON B25-5A, yüksek hız, hassasiyet ve stabilite gerektiren 5 eksen işleme uygulamaları için ideal bir çözümdür.
